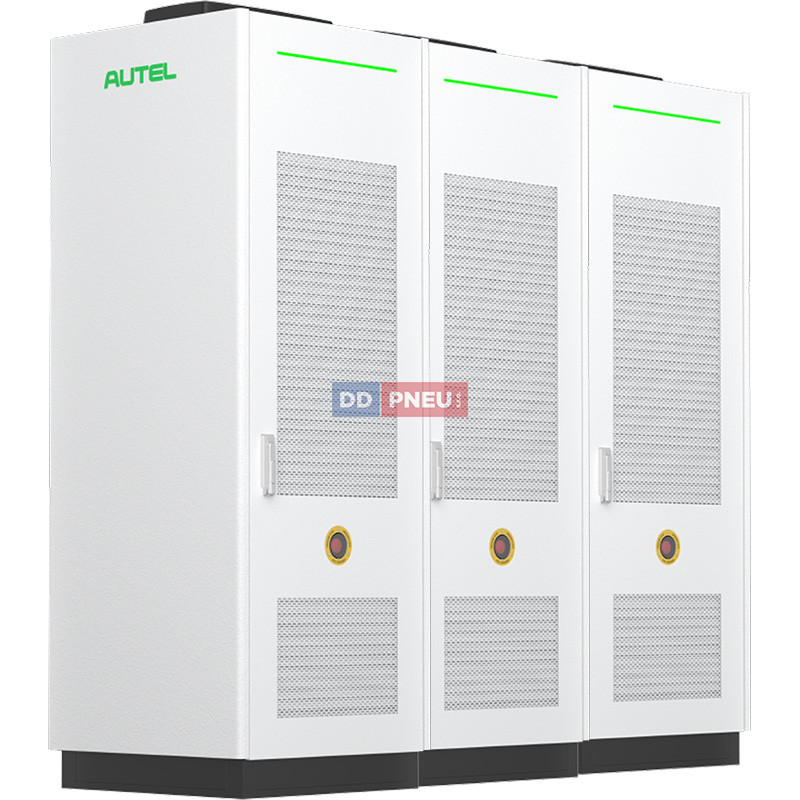

Autel MaxiCharger DS1K4 je vlajková loď distribuční řady MaxiCharger DC a nejvýkonnější model v celém portfoliu Autel s celkovým výstupním výkonem 1 440 kW. Jako jediný systém v řadě nativně podporuje současný provoz dvou MCS megawattových stojanů pro těžká vozidla zároveň s deseti porty CCS2/CHAdeMO pro osobní elektromobily — vše z jediné propojené soupravy tří výkonových skříní. DS1K4 je určen pro kamionová depa, autobusové terminály, přístavní logistické areály a velké dálniční nabíjecí huby, kde je vyžadována simultánní obsluha smíšených flotil na jedné lokalitě.
Hlavní vlastnosti:
- Celkový výstupní výkon 1 440 kW ze tří propojených výkonových skříní; modulární výkonové jednotky 40 kW umožňují přesné a postupné navyšování kapacity bez výměny celého zařízení a bez přerušení provozu ostatních portů.
- Až 12 výdejních portů v konfiguraci 2× MCS + 10× CCS2/CHAdeMO — simultánní obsluha těžkých nákladních vozidel i osobních elektromobilů na jediné lokalitě.
- Jediný model v portfoliu Autel s nativní podporou dvou MCS stojanů současně — maximální výkon jednoho MCS portu až 1,44 MW při proudu 1 500 A.
- Vstup ze šesti nezávislých AC tras (6× 3fáze 400 V AC ±10 %) — při výpadku jednoho či více přívodů systém nadále funguje bez výpadku ostatních nabíjecích portů.
- Špičková účinnost až 96 %, účiník ≥ 0,99, harmonické zkreslení THDi < 5 %.
- Propojením více systémů DS1K4 paralelně lze dosáhnout celkového výkonu přesahujícího 4 MW — dostatečného pro nabíjecí infrastrukturu celého logistického areálu.
- Modulární architektura a integrované řídicí moduly nabíjení zajišťují provozuschopnost nad 98 %; výměna výkonového modulu trvá méně než 5 minut bez přerušení provozu ostatních portů.
- Krytí výkonové skříně IP54 / IK10, výdejních stojanů IP55 / IK10; provozní rozsah teplot −35 °C až +55 °C.
- Rozměry výkonové skříně 2 346 × 782 × 2 150 mm; klidový příkon < 240 W (dle konfigurace).
- Záložní konektivita Dual SIM 4G/5G + Wi-Fi + Ethernet; aktualizace softwaru vzdáleně přes OTA.
- Záruka 24 měsíců s možností prodloužení.
Nejvýkonnější distribuční systém řady DS
DS1K4 staví na osvědčené distribuční architektuře série MaxiCharger DC — výkonová elektronika je centralizována v propojených skříních, zatímco kompaktní výdejní stojany jsou rozmístěny přímo u parkovacích míst. Tři výkonové skříně zásobují až 12 výdejních stojanů rozmístěných po celé lokalitě bez nutnosti přivádět vysokovýkonné přípojky ke každému stání zvlášť. Tato architektura výrazně snižuje rozsah stavebních a elektroinstalačních prací, umožňuje flexibilní rozmístění stojanů v areálu a zjednodušuje budoucí rozšiřování kapacity přidáváním modulů po 40 kW.
Smíšené flotily na jediné lokalitě
Konfigurace 2× MCS + 10× CCS2/CHAdeMO z DS1K4 proměňuje jednu lokalitu v univerzální nabíjecí hub schopný obsloužit jakýkoli typ elektrického vozidla — od osobního automobilu a dodávky až po plně naložený elektrický tahač či autobus. Systém dynamicky přiděluje dostupný výkon mezi všechny připojené stojany v reálném čase, takže žádný port nečeká zbytečně na energii. Propojením více systémů DS1K4 paralelně lze dosáhnout celkového výkonu přesahujícího 4 MW — kapacita zcela dostačující pro nabíjecí infrastrukturu rozsáhlého logistického nebo průmyslového areálu.
MCS megawattový výdejní stojan
Megawattový stojan MCS Dispenser je určen pro nabíjení těžkých nákladních vozidel, elektrických tahačů a autobusů s výstupním výkonem až 1,44 MW a maximálním proudem 1 500 A. Přesto se vejde do kompaktních rozměrů 650 × 300 × 2 150 mm s půdorysem pouhých 0,1 m². Délka kabelu je standardně 3,5 m. Stojan podporuje jak MCS, tak CCS2 rozhraní v jednom zařízení a komunikuje dle protokolů ISO/IEC 15118 (PnC), DIN 70121 a CHAdeMO 1.2.
Výdejní stojan chlazený kapalinou (DT800)
Kapalinově chlazený stojan DT800 zajišťuje maximální výkon pro osobní a užitkové elektromobily. Výstupní proud dosahuje 500 A (max. 650 A), přičemž maximální výkon jednoho portu je 480 kW v konfiguraci 2× CCS2. Rozměry stojanu jsou 322 × 322 × 1 950 mm, displej 8" dotykový LCD s rozlišením 1920 × 1080 px, délka kabelu standardně 5 m. Krytí IP55 / IK10. Autentizace a platba je možná přes AutoCharge, Plug & Charge, mobilní aplikaci, RFID kartu, QR kód nebo platební kartu.
Výdejní stojan chlazený vzduchem (DT500)
Vzduchově chlazený stojan DT500 je flexibilní a cenově dostupné řešení pro multi-port lokality s vysokým počtem nabíjecích míst. Výstupní proud dosahuje 380 A (max. 500 A), případně 200 A ve variantě CHAdeMO; maximální výkon stojanu je 320 kW. Konfigurace výstupů: 2× CCS2 nebo 1× CCS2 + 1× CHAdeMO. Rozměry 322 × 322 × 1 650 mm, displej 8" dotykový LCD. Délka kabelu 5 m nebo volitelně 7,5 m. Provozní teplota −35 °C až +55 °C, krytí IP55 / IK10.
Autentizace a způsoby platby u výdejních stojanů
Všechny výdejní stojany systému DS1K4 podporují kompletní sadu moderních způsobů ověření uživatele a zahájení nabíjení:
- ISO 15118 Plug & Charge — automatické ověření vozidla a okamžité spuštění nabíjení po zapojení kabelu, bez karty ani aplikace.
- AutoCharge — rychlé zahájení na základě automatického rozpoznání vozidla.
- RFID karta (protokoly ISO 14443 A/B, ISO/IEC 15693, MIFARE), QR kód, mobilní aplikace.
- Platební kartou prostřednictvím terminálů Nayax Onyx, Payter P66/Apollo, PAX IM30, Worldline Valina nebo Castles S1U2 (volitelně).
Cloudová platforma MaxiCloud a vzdálená správa
Celý systém DS1K4 je plně integrován do cloudové platformy Autel MaxiCloud s podporou protokolu OCPP 1.6J (upgrade na OCPP 2.0.1 volitelně). Výkon, stav zařízení i případné poruchy jsou monitorovány vzdáleně v reálném čase bez nutnosti výjezdu technika. Aktualizace softwaru probíhají přes OTA (webový portál, FTP, FTPS, HTTPS). Veškerá zařízení — všechny tři výkonové skříně i všechny výdejní stojany — jsou spravovatelná z jediného cloudového rozhraní, což zásadně snižuje provozní náklady i na těch nejrozsáhlejších lokalitách.
Spolehlivost a provozní podmínky
DS1K4 je navržen pro nepřetržitý provoz v náročném průmyslovém prostředí. Výkonové skříně splňují krytí IP54 / IK10, výdejní stojany IP55 / IK10; provozní teplotní rozsah obou je −35 °C až +55 °C. Relativní vlhkost do 95 % bez kondenzace, provozní nadmořská výška do 2 000 m. Skladovací teplota −40 °C až +70 °C zajišťuje bezpečné přezimování i při extrémních mrazech. Hlučnost 55 dB(A) (tichý model). Klidový příkon výkonové skříně < 240 W, výdejních stojanů < 65 W.
Normy, certifikace a ochranné prvky
MaxiCharger DS1K4 splňuje přísné evropské i mezinárodní bezpečnostní normy. Výkonové skříně jsou vybaveny ochranou proti přetížení, přepětí, podpětí, přehřátí, náklonem a neoprávněnému přístupu; volitelně lze doplnit interní RCD. Nouzové tlačítko je standardní výbavou. Výdejní stojany DT500 a DT800 nesou navíc certifikaci TÜV.
- Normy: IEC 61851-1, IEC 61851-21-2, IEC 61000, Eichrecht
- Certifikace: CE, UKCA, TR25, ETSI EN 303645, EMC třída A
- Komunikace s EV: ISO/IEC 15118 s PnC, DIN 70121, CHAdeMO 1.2
- Kategorie přepětí OVC III na straně AC vstupu; uzemňovací systém 3P+PE
- Splňuje požadavky na přístupnost ADA; nouzové tlačítko jako standard
Instalaci nabíječky musí provádět elektrikář či odborná firma!
